Dvokomponentni poliuretanski predpolijer na bazi MDI
Pod konvencionalnom tvrdoćom, TDI i MDI proizvodi nemaju veliku razliku u indeksu čvrstoće, ali će imati očigledno poboljšanje elastičnosti i otpornosti na habanje.
- Fast Delivery
- Osiguranje kvaliteta
- Služba za korisnike 24/7
Uvod u proizvod
Karakteristike MDI sirovina
1. Pod konvencionalnom tvrdoćom, TDI i MDI proizvodi nemaju veliku razliku u indeksu čvrstoće, ali će imati očigledno poboljšanje u elastičnosti i otpornosti na habanje.
MDI proizvodi će imati bolji vijek trajanja i mekši osjećaj na rukama.
Indikatori | Poliester TDI | Poliester MDI |
tvrdoća (shA) | 90 | 90 |
Vlačna čvrstoća (Mpa) | 51 | 48 |
Izduženje (%) | 577 | 546 |
Čvrstoća na kidanje (KN/m) | 107 | 102 |
Odskok (%) | 30 | 40 |
Istrošenost (mm3) | 50 | 38 |
2. Brza brzina reakcije
Sa visokim sadržajem NCO i intervencijom katalizatora, brzina reakcije MDI sirovine je 1-2 puta brža od one iz TDI serije.
3. Zaštita životne sredine
Pritisak pare MDI je mnogo niži od TDI, a ima aromatičan miris i malu toksičnost u procesu proizvodnje, tako da je MDI novi materijal koji zadovoljava potrebe zaštite životne sredine.
4. Niska temperatura nanošenja materijala
Zbog visoke aktivnosti MDI, temperatura primjene MDI sirovina je mnogo niža od temperature TDI serije sirovina kako bi se spriječila degradacija fizičkih svojstava finalnih proizvoda uzrokovana samopolimerizacijom sirovine.

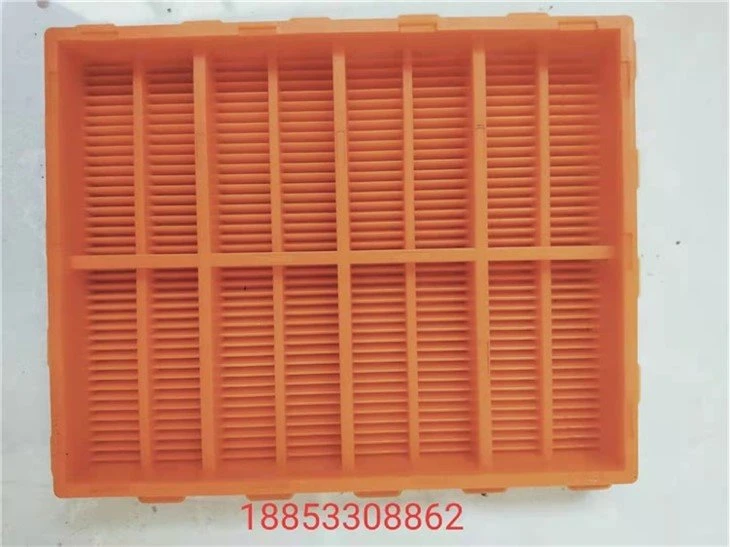

5. Zbog visoke elastičnosti i fleksibilnosti, proizvodi serije MDI su mnogo bolji od proizvoda serije TDI u efektu primjene ploče sita. Poboljšanje elastičnosti pomaže u poboljšanju otpornosti na habanje i efekta samočišćenja proizvoda.
Tip | HJ2285M | HJ2290M | HJ2295M | HJ2385M | HJ2390M | HJ2395M |
Dočasnički sadržaj /% | 6.0±0.2 | 7.5±0.2 | 8.8±0.2 | 6.0±0.2 | 7.5±0.2 | 8.8±0.2 |
Izgled na 20℃ | PTMEG tip, bela čvrsta materija | Tip poliestera, čvrsta bela | ||||
1,4-BD doza (100gPUP)/g | 6.2 | 7.7 | 9.1 | 6.2 | 7.7 | 9.1 |
Viskoznost (85℃)/mPa·s | 1300-1500 | 900-1100 | 750-850 | 1300-1500 | 1100-1300 | 900-1100 |
Temperatura miješanja/℃ （PUP/1,4BD） | 85/40 | 85/40 | 80/40 | 85/40 | 85/40 | 80/40 |
Doza dodavanja katalizatora (1000gPUP)/g | Doza dodavanja katalizatora (1000gPUP)/g | |||||
Vrijeme geliranja /min | 8—10 | 5—7 | 4—6 | 8—10 | 5—7 | 4—6 |
Vrijeme vulkanizacije (100-110℃)/h | 24-48 | 24-48 | 24-48 | 24-48 | 24-48 | 24-48 |
Tvrdoća (šor A) | 85±2 | 90±2 | 95±2 | 85±2 | 90±2 | 95±2 |
Vlačna čvrstoća/MPa | 34-39 | 37-42 | 43-48 | 42-47 | 48-53 | 52-57 |
100% modul /MPa | 4—6 | 5—8 | 10—14 | 3—6 | 8—10 | 10—13 |
300% Modul /MPa | 10—15 | 13—18 | 20—30 | 8—14 | 16—20 | 20—24 |
Izduženje pri prekidu/ % | 360-460 | 560-660 | 440-540 | 530-630 | 580-680 | 480-580 |
Čvrstoća na kidanje (KN/m) | 60-70 | 95-105 | 105-115 | 75-85 | 105-115 | 115-125 |
Odskok/ % | 48-50 | 46-48 | 45-47 | 45-47 | 42-45 | 40-43 |
Specifična težina (25℃) (g/cm3） | 1.11 | 1.11 | 1.12 | 1.23 | 1.23 | 1.24 |
DIN Gubitak abrazije /mm³ | ≤38 | ≤35 | ≤32 | ≤38 | ≤38 | ≤36 |
Popularni tagovi: dvokomponentni poliuretanski predpolijer na bazi mdi, Kina, proizvođači, tvornica, kupovina
